CAT1 4G+以太网开发板232数据通过4G模块TCP发到服务器

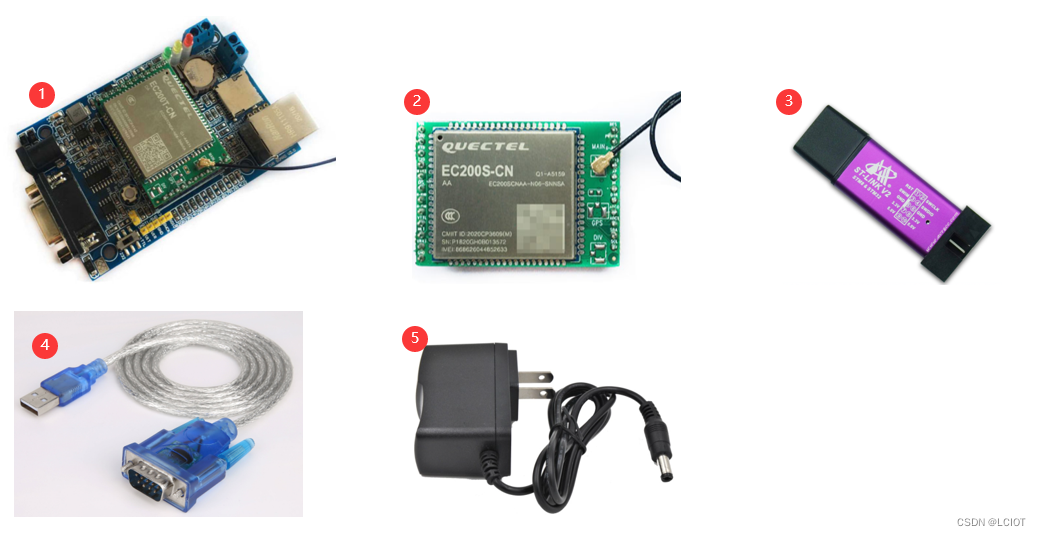

一、测试使用材料

①DTU开发板底板

②EC200T-CN核心模块

③ST-LINK仿真器

④USB-232串口线

⑤5V-2A电源适配器

二、设备接线

2.1放置4G卡

将EC200S-CN模块核心板从DTU开发板底板中拔下，将4G卡缺口处朝内插入。然后重新将EC200S-CN模块核心板插回DTU开发板底板。

2.2接入仿真器

接入仿真器，用于下载程序。

将仿真器用杜邦线按照下图接入DTU开发板底板，USB端接入电脑。

2.3 接入USB-232串口线

将USB-232串口线一端接入DTU开发板底板，另一端接入电脑。

2.4 接入电源适配器

将电源适配器一端接入DTU开发板底板，另一端接入插排，通电后，模块亮起。

三、服务器启动Socket调试工具

3.1登入远程服务器

在电脑上搜索远程桌面连接。
